高感度・高分解能 フェーズドアレイ超音波探触子 概要
相対帯域幅（-6dB）は60～90％、音響インピーダンスが水・プラスチックに近く、防水ステンレスハウジング仕様のため水浸探傷でも使用可能なプローブです。
基本仕様

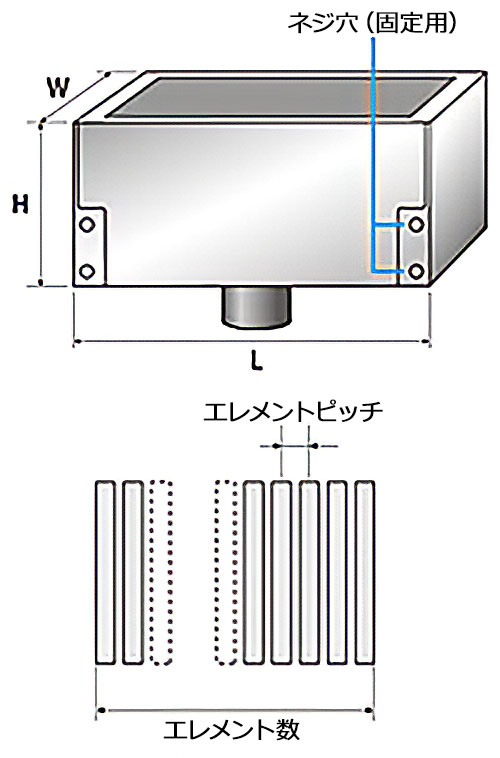

| 周波数 | エレメント数 | エレメントピッチ（mm） | プローブ外形寸法(L×W×H)(mm) |
|---|---|---|---|
| 10MHz | 32 | 0.3 | 14x12x35 |
| 32 | 0.5 | 20x16x35 | |
| 64 | 0.5 | 40x16x40 | |
| 128 | 0.5 | 70x24x40 | |
| 128 | 0.7 | 70x24x40 | |
| 5MHz | 32 | 0.5 | 20x16x35 |
| 32 | 1.0 | 40x24x40 | |
| 64 | 0.5 | 40x24x40 | |
| 64 | 1.0 | 70x24x70 | |
| 128 | 1.0 | 135x24x45 | |
| 2.25MHz | 32 | 1.0 | 40x24x40 |
| 2.25MHz | 32 | 2.0 | 70x24x40 |

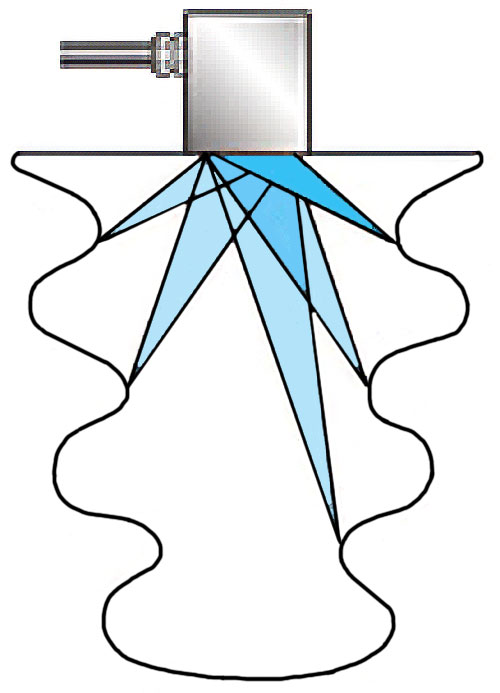

アプリケーション例
- 平板
- ビレット
- パイプ
- 棒鋼
- 車輪
- ターゲット材

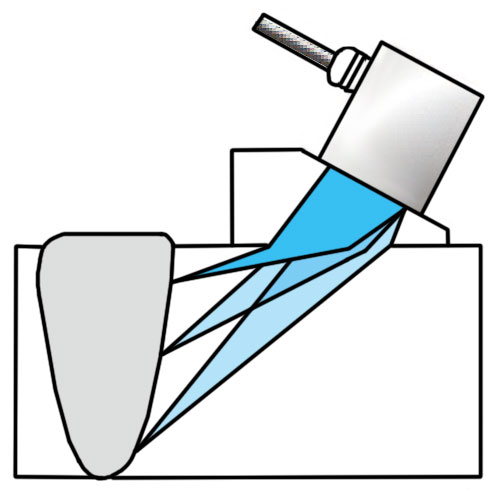

- 溶接部
- スキャナ
