128チャンネル並列駆動型高速フェーズドアレイ探傷システム登場！
Flash Focusは従来探傷の難しかった特殊素材や探傷速度を要求される特殊環境下での超音波探傷に対応。高速、高精度探傷により、要求される高い品質保証をバックアップします。
ボリュームフォーカスフェーズドアレイ超音波探傷装置 Flash Focus 概要
ボリュームフォーカシング技術
特長
最大128エレメント並列駆動可能

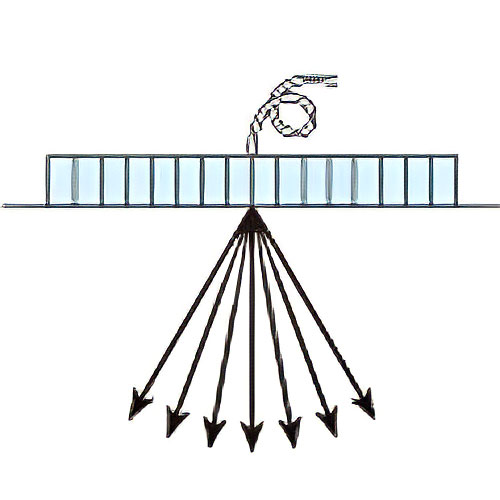

同時使用エレメント数の増大により、ビームの収束能力が向上し、スキャニングパターンも増加。
ボリュームフォーカシング技術（特許3704065）

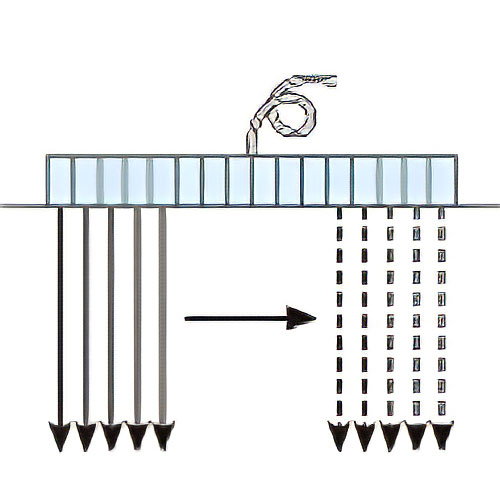

最新のフェーズドアレイ技術により、高速・高分解能で探傷することが可能です。
様々なプローブでの探傷が可能

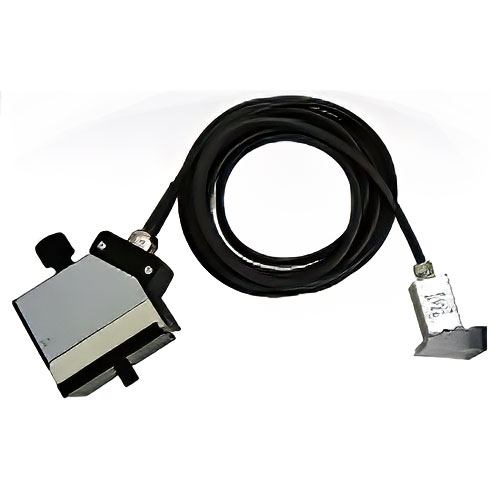

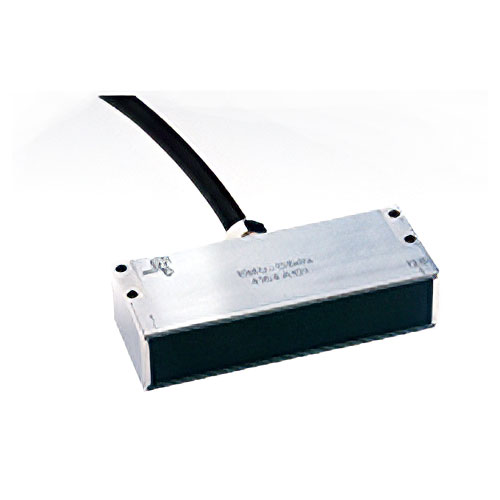

通常のリニアプローブだけでなく、マトリックスプローブを用いたより細かなビームスポットサイズ、微小ピッチでの探傷を実現いたしました。プローブの使い分けによりあらゆる場面で検査することが可能です。
基本仕様
| 送信パルスタイプ | スクエアパルス（40ns～1μs、10nsステップ） |
|---|---|
| 送信パルス電源電圧 | 12、48、96V |
| HWフィルター | 0.5～10MHzハイパスフィルター |
| HW Aスキャンメモリー | 最大8,000ポイント |
| HW Bスキャンメモリー | 最大32,000ポイント（自動圧縮）～62Kポイント（オプション） |
| 波形表示 | 全波、RF波 |
| 周波数帯域 | 0.25～10MHz |
| ゲイン設定 | 0～80dB、0.1dBステップ（最大値は同時励振数による） |
| 使用可能エレメント数 | 128 |
| 同時励振数 | 最大128 |
| サイクル数 | 最大512 |
| 繰り返し周波数（PRF） | ～43kHz（最小23µs） |
| サンプリング周波数 | 50MHz/10bit |
| DAC機能 | 最大14点 |
| 電源電圧 | AC85～265V |

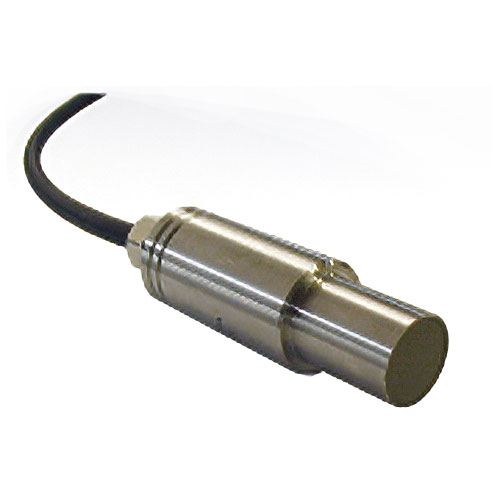

| 対応プローブ | フラット、フォーカス、アニュラーマトリックスプローブ、TRLマトリックスプローブ |
|---|---|

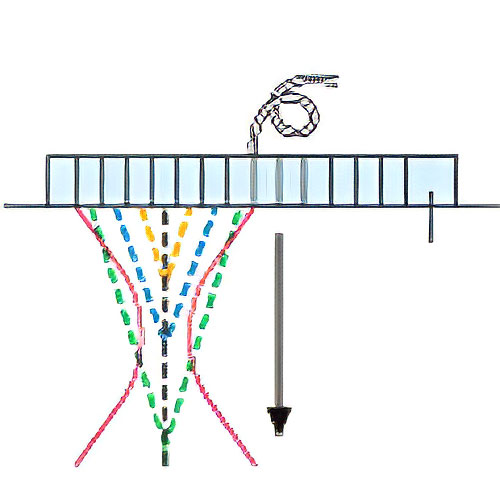

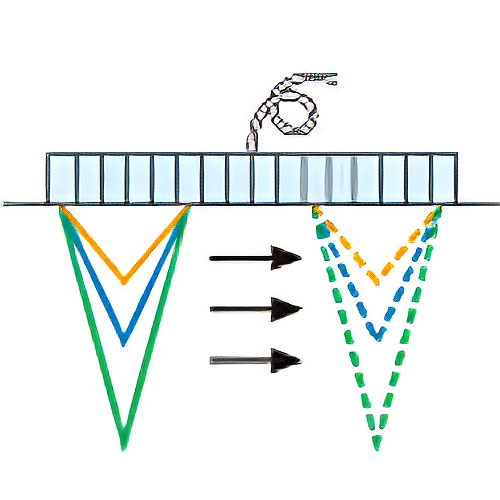

| フォーカス方式 | 深さ位置、ビーム路程、底面基準深さ位置、デフォーカス（拡散）（ボリュームフォーカス送信のみ） |
| ディレイパターン | 遅延範囲0～40.94µs、DDF最大14点 |
| 表示スコープ | A、B、C、D、Sスコープ |
| 音速設定 | 100～10000m/s |
| Aスコープゲート | IFゲート追従機能 |
| ソフトウェアゲイン | 収録データのゲイン増分機能 |
適用分野
- 【製品検査】圧力容器
- 【メンテナンス】電力、プラント
