- チャンネル数標準最大8ch、しかも増設可能
- 全チャンネル1探/2探切り替えが可能
- 時分割/同時励振切り替えが可能
- 最大メインPRF 12kHz
- 各チャンネル3ゲート/2レベル
- ゲートトラッキング機能、ノイズサプレッション・リジェクション機能、DAC補正機能、ブランキング制御機能、自己診断・増幅直線性診断機能、自動感度較正機能等を標準装備

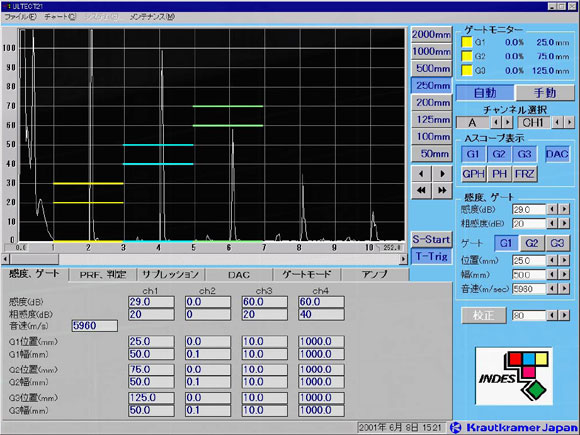

マルチチャンネル型デジタル超音波探傷器 ULTECT21 概要
マルチチャンネル型デジタル超音波探傷器ULTECT21 は自動探傷に必要な機能を標準装備し、オンライン自動検査に対応した超音波探傷器です。ブランキング制御、マーカーシフト、I/Oリモート制御、ライン速度計測など、今まで大きなスペースを占めていた探傷盤の機能をこれ1台で処理します。
特長
基本仕様
| チャンネル数 | 1～8CH（任意選択可） *増設可能 |
|---|---|
| 音速設定 | 1000～6500m/s |
| 送信部 | スパイクパルサー |
| パルサー電圧 | 300V（無負荷） |
| アンプ部 | リニア/ログ切替可能*出荷時指定 |
| 周波数範囲 | 1～15MHz（-3dB） |
| PRF（Main） | 最大12KHz |
| ゲイン | 0～100dB（0.1dBステップ） |
| リジェクション | 11～80% （1%ステップ） |
| DAC | 最大8点、補正範囲 0～32.5dB、分解能 0.5mm（6000m/s） |
| DAC | 3ゲート（各ch独立）、ゲート毎2評価レベル（H/L） 同期：T, S, B, S-B 追従可 |
| インターフェイス | 100BaseT、シリアルポート、プリンタポート、SCSI-2 |
検査対象
- 【製品検査】鉄鋼製品
